本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电厂设备配电设备箱的的功效： 1、适当的分配原则能耗。 2、不方便对三极管的升降基本操作。 3、有较高的卫生隔离分等级，能客观事物的展示电源线路的导通阶段。

项目名称：656KW汽油风能发三相异步电空气能热泵单机配电箱主要元件明细清单
变配动力箱主要的元器件汇总表
编号	名稱	参数样式	基层单位	人数	厂家代理商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	并网发发电空气能机组控住器	HGM6110	只	1	众智
3	发电量机时速抑制器	C2002	只	1	孚创
4	直流电电源线模快	DC24V	只	1	众智
5	小行期间电磁阀设备	HH54P    DC24V	只	2	正泰
6	小款两边继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

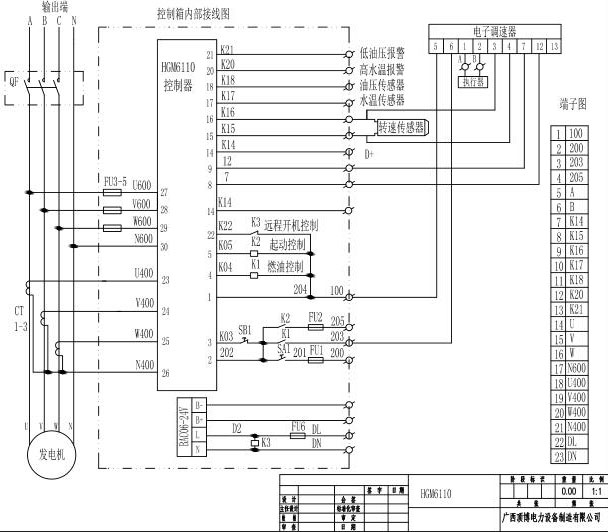

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.zzcxdnhs.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
